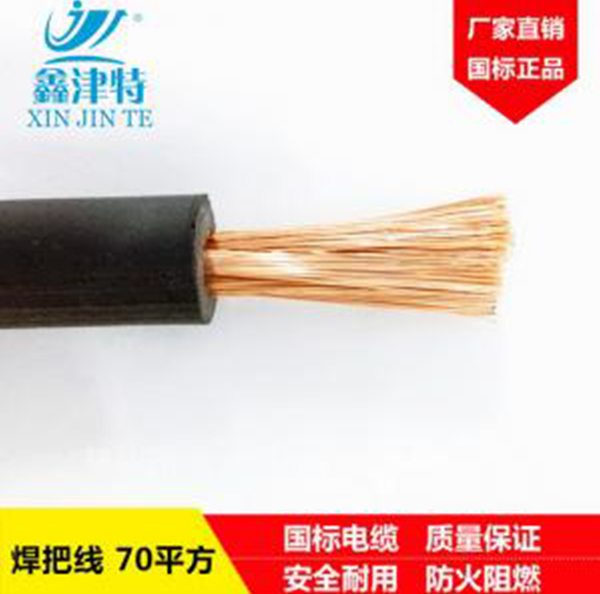

电焊机电缆是氯丁橡胶混合物护套具有耐热、耐油和不延燃性能。本产品适用于对地电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊机用。电缆的较大工作温度为65℃。
型号 | 芯数 | 截面 （mm 2 ） | 标准 | |
YH 、 YHF | 1 | 10-185 | GBT5013-2008 |
规格 | 电缆参考数据 | ||||
标称截面mm2 | 线芯结构 根数 / 直径 mm | 标称外径mm | 参考重量 Kg/Km | 20℃ 时导体电阻不大于 Ω/Km | 长期连续负荷允许载流量 |
10 | 322/0.20 | 8.3 | 146/237 | 1.91 | 75 |
16 | 513/0.20 | 9.9 | 219/237 | 1.16 | 105 |
25 | 798/0.20 | 11.3 | 314/335 | 0.758 | 135 |
35 | 1121/0.20 | 12.5 | 419/442 | 0.536 | 170 |
50 | 1596/0.20 | 14.6 | 583/615 | 0.379 | 215 |
70 | 2220/0.20 | 16.9 | 798/839 | 0.268 | 265 |
95 | 2997/0.20 | 19.2 | 1059/1111 | 0.198 | 325 |
120 | |||||
150 | |||||
185 | |||||
